冻干工艺核心参数摸索
让冻干程序的设计不再盲目
INSTEC 冷冻干燥显微成像系统广泛应用于生物医药、 食品领域。集温度控制、真空控制、成像系统为一体,为样品提供稳定、精确的测试条件,准确检测样本状态的变化和温度的关系。

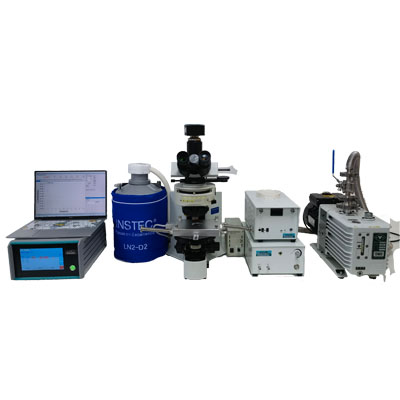

主要组成部分

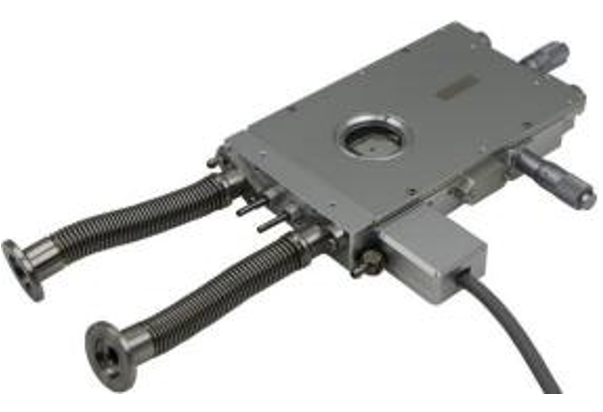

冷热台
显微镜

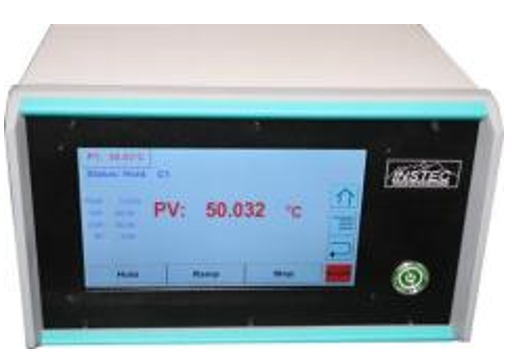

温控器
真空系统
控制软件
主要技术指标
冷热台及控制系统
温度范围: -195℃ ~+150℃
温度分辨率:0.01℃
温度稳定性:±0. 1℃
传感器/温控方式: 100Ω 铂 RTD / PID 控制;
最大制冷/加热速度:-100℃/min (150℃时), +150℃/min (-190℃时)
最小制冷/加热速度:±0.01℃/min
加热块材质:银
样品区域面积: 直径 30mm
透光孔:φ2 mm
上盖窗片观察:窗片范围 φ18mm,最大视角±58°
底部窗片观察:窗片范围 φ18mm,最大视角±19°
真空腔外部样品移动尺: X,Y 轴向分辨率 10um,行程 10mm
真空系统
皮拉尼真空传感器
两级旋片真空泵
自动真空控制阀

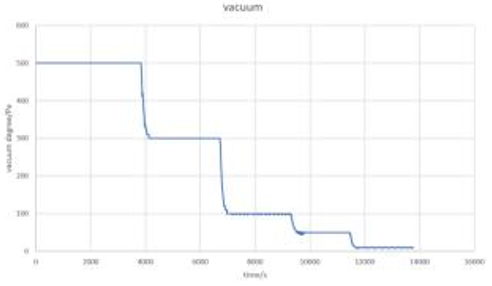

真空控制范围:5Pa 到 1 个大气压
分辨率:0.1 Pa
稳定性: ±1Pa
显微镜
研究级别显微镜,含透射光观察、偏光观察、数码摄像等功能。
一体控制软件
软件集成温度控制-真空度控制-显微成像拍摄于一 体,支持变温曲线、真空度曲线、实时温度图像拍摄。
可同时控制显微镜、热台及真空系统, 实时监测冷台温度;
实时预览高分辨率 数字图像;
实时记录倍率、图像、温度、传感器数据等;
标准格式图像或流媒体输出;
温度曲线设置控制;
多轨混合数据非线性编辑;
距离测量;
测量数据导出;
图像标注等;
颗粒形态定量分析。
冻干显微镜在冻干工艺研究中的应用
TC测定
玻璃化温度测定
冷冻速度和结晶关系研究
温度变化和样品状态相关性研究
